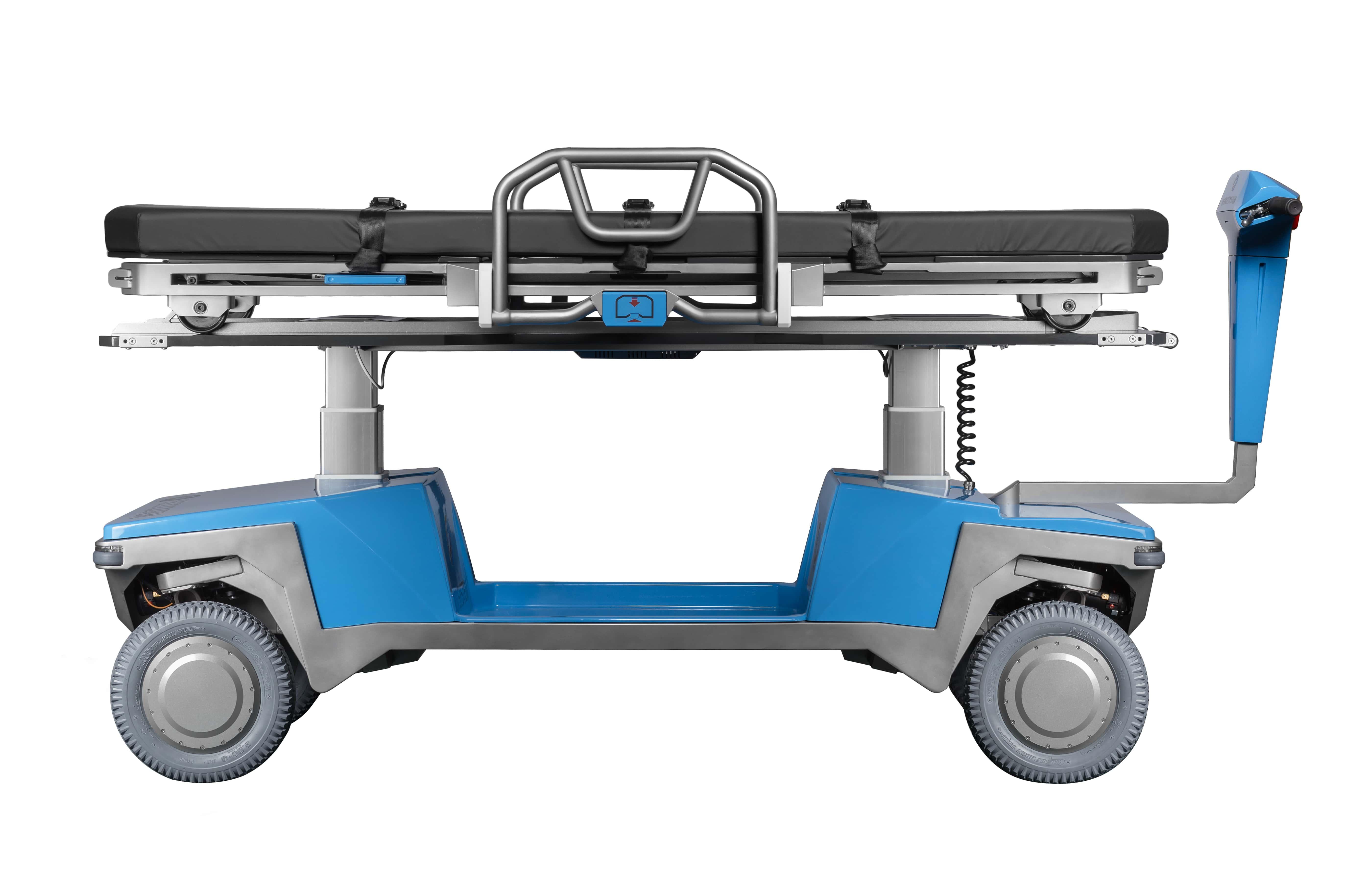

Robotický stretcher (STORM)

Jedinečný univerzální robotický systém pro záchranu a transport osob ve vnějším i vnitřním prostředí areálů zdravotnických zařízení i na nerovných površích nezpevněného terénu.

STORM – Stretcher for Transport with Omnidirectional Robotic Movement

Nadčasové pojetí s rozšířenou paletou technických funkcí eliminuje fyzicky náročné transportní úkony obslužného personálu a zároveň poskytuje transportované osobě nadstandardní komfort.

Kombinuje vlastnosti nezbytné pro pohyb v náročnějších terénních podmínkách v outdoor prostředí a členitých, často stísněných, prostorách v rámci nemocničních areálů.

Sofistikovaná podvozková platforma s nezávislým odpružením všech hnaných individuálně řiditelných kolových jednotek umožňuje flexibilní změny směru jízdy v kterémkoli z výše uvedených prostředí.

Unikátní konstrukce kolových jednotek umožňuje nadstandardní manévrovatelnost, kdy je STORM mimo jiné schopen jízdy do boku a rotace na místě kolem centrální osy podvozku.

  • Plně odpružený podvozek přináší pacientům vyšší komfort přepravy a výkonný pohonný subsystém zajišťuje rychlý a bezpečný transport.
  • Obsluze jsou k dispozici ergonomická řídítka s výškovým polohováním pro řízení směru jízdy a ovládacími prvky elektronického plynu a brzdy.
  • Funkce otočného sloupu řídítek usnadňuje manipulaci s lehátkem a umožňuje zkrácení celkové délky podvozku stretcheru ve stísněných prostorách.
  • Podstatnou výhodou je univerzální interface dle normy EN 1789, který umožňuje na podvozek místo originálního lehátka stretcheru upnout standardně využívaná nosítka včetně skládacího podvozku a dalšího příslušenství.

Další funkce a benefity

  • Systém snižování podvozku za účelem eliminace odpružení podvozku při manipulaci s pacientem nebo případných lékařských zákrocích (zachování výšky ložné plochy při změně zatížení).
  • Integrované zásuvné bočnice zajišťující bezpečnost pacienta během transportu. Mechanismus bočnic eliminuje střižné průřezy obvykle se vyskytující u běžně používaných mechanizmů. V zasunuté poloze jsou umístěny pod ložnou plochou a umožňují tak neomezený přístup do úložného prostoru mezi teleskopickými sloupy podvozku.
  • Rentgenování / Integrovaný systém polohování RTG kazety.
  • Výškové polohování, Trendelenburgova poloha a obrácená Trendelenburgova poloha.
  • Odkládací prostor je uzpůsobený pro defibrilátor, intubační set, kyslíkovou láhev a mnoho dalších záchranných prostředků.
  • Možnost záměny kolových jednotek s neomezeným rejdem za všesměrové kolové jednotky pro provoz v indoor prostředí.
  • Možnost doplňkové implementace systému zastřešení transportované osoby.

Ovládání

  • Ergonomicky uzpůsobený intuitivní výklopný ovládací panel s možností individuálního výškového nastavení v předdefinovaných pozicích.
  • Přesné a citlivé ovládání pomocí elektronických prvků a simulací reálných odporů při zatáčení.
  • Integrovaný systém pro ID karty zajišťující autorizovaný přístup.

Bezpečnost

  • Bezpečností tlačítko total-stop umístěné na ovládacím panelu umožňuje okamžité zastavení v krizové situaci.
  • Identifikace úchopu ovládacího panelu personálem zajišťující bezpečné zastavení zařízení jakmile se obsluha přestane dotýkat řídítek.
  • Podvozková platforma disponuje nárazovým lemem s implementovaným bezpečnostním LED stroboskopickým osvětlením, čímž je eliminováno nebezpečí poškození zařízení.
  • Plastové krytování vytváří ochranu citlivým systémům a zároveň vyžaduje pouze jednoduchou údržbu díky eliminaci tvarově složitých ploch.
  • Fixace pacienta.

Provoz

  • Dlouhá doba provozu bez nutnosti nabíjení díky vysokokapacitnímu bateriovému systému.
  • Integrovaná nabíječka umožňující částečné i úplné dobíjení z dostupné elektrické zásuvky, bez vazby na dobíjecí stanici.

Technické parametry

Maximální rozměry (šířka x délka): 760 x 2280 mm
Výška interface: 500 – 950 mm
Rozměry interface: 695 x 2005 mm
Typ interface: Dle normy EN 1789
Světlá výška podvozku: 190 – 275 mm
Výška plochy pro pacienta: 725 – 1175 mm
Rozměry plochy pro pacienta: 650 x 1980 mm
Sklopná zádová opěrka: 0 - 85 °
Trendelenburg / reverzní Trendelenburg: +15° / -15°
Celková hmotnost: 290 kg
Maximální nosnost: 180 kg
Ovládání: Manuální (Drive-by-wire)
Jízdní režimy: Auto / krab / rotace
Maximální rychlost: 8 km/h
Výška pozice řídítek: 1160 / 1100 / 1040 / 980 mm
Průměr kola (outdoor/všesměrové): 345 / 300 mm
Nabíječka: Integrovaná v podvozku – doba nabíjení 80 min
